arcmap教程全解，包含arcmap使用教程入门方法

很多团队拿到一堆矢量与栅格数据，打开 ArcMap 却不知从何下手：坐标混乱、样式杂乱、工具一多就卡顿。作为一线项目顾问，我将用通俗而严谨的方式，把常见工作从“是什么/为什么”推到“怎么做”，让你能从零到可交付成果，既懂原理也会落地。

是什么与为什么：ArcMap 的角色与边界

ArcMap 是 ArcGIS Desktop 套件中的制图与分析工作台，承担数据浏览、编辑、空间分析、制图输出等任务。它以 .mxd 地图文档组织图层、数据框与版面元素，数据本体并不保存在 .mxd 中，而来自外部数据源（Shapefile、File Geodatabase、Raster 等）。

• 核心对象：图层 Layer、数据框 Data Frame、地理处理工具箱 Toolbox、要素类 Feature Class、栅格 Raster。
• 关键概念：比例尺与可见性、按需投影（on-the-fly）、环境参数（如投影、栅格像元大小、Mask）。
• 为什么仍需掌握：众多单位的存量工程、样式库、脚本与工具箱沉淀在 Desktop 生态，兼容性与复现性要求让它依旧常用。

导师提示：把 ArcMap 理解为“制图与工作流中枢”。数据管理与共享可交由地理数据库与 Server/Pro 承担，但在制图细节和传统工作流上，它依旧高效。

数据与投影：准确性的第一道关

空间数据一致的坐标参考是成功分析的前提。常见问题并非“投错”，而是“未定义”或“混用”。

• 定义 vs. 投影：
  • Define Projection：仅写入数据的坐标参考元数据，不改变几何。
  • Project/Project Raster：真正改变几何坐标或栅格行列，需选择合适的地理坐标变换。
• 地理坐标系与投影坐标系：前者定义椭球与基准，后者在平面表达。经纬度≠投影。
• 按需投影：地图框可在显示时对不同坐标系的数据做临时投影，方便浏览，但分析前请统一。

1. 检查 .prj 是否存在；不存在先用 Define Projection 写入正确坐标参考。
2. 为项目选定目标投影（如等积/等距/通用 UTM 区带），并用 Project 统一矢量、用 Project Raster 统一栅格。
3. 涉及基准转换（如 WGS84↔CGCS2000、北京54↔西安80）时，显式选择合适的地理坐标变换方法。

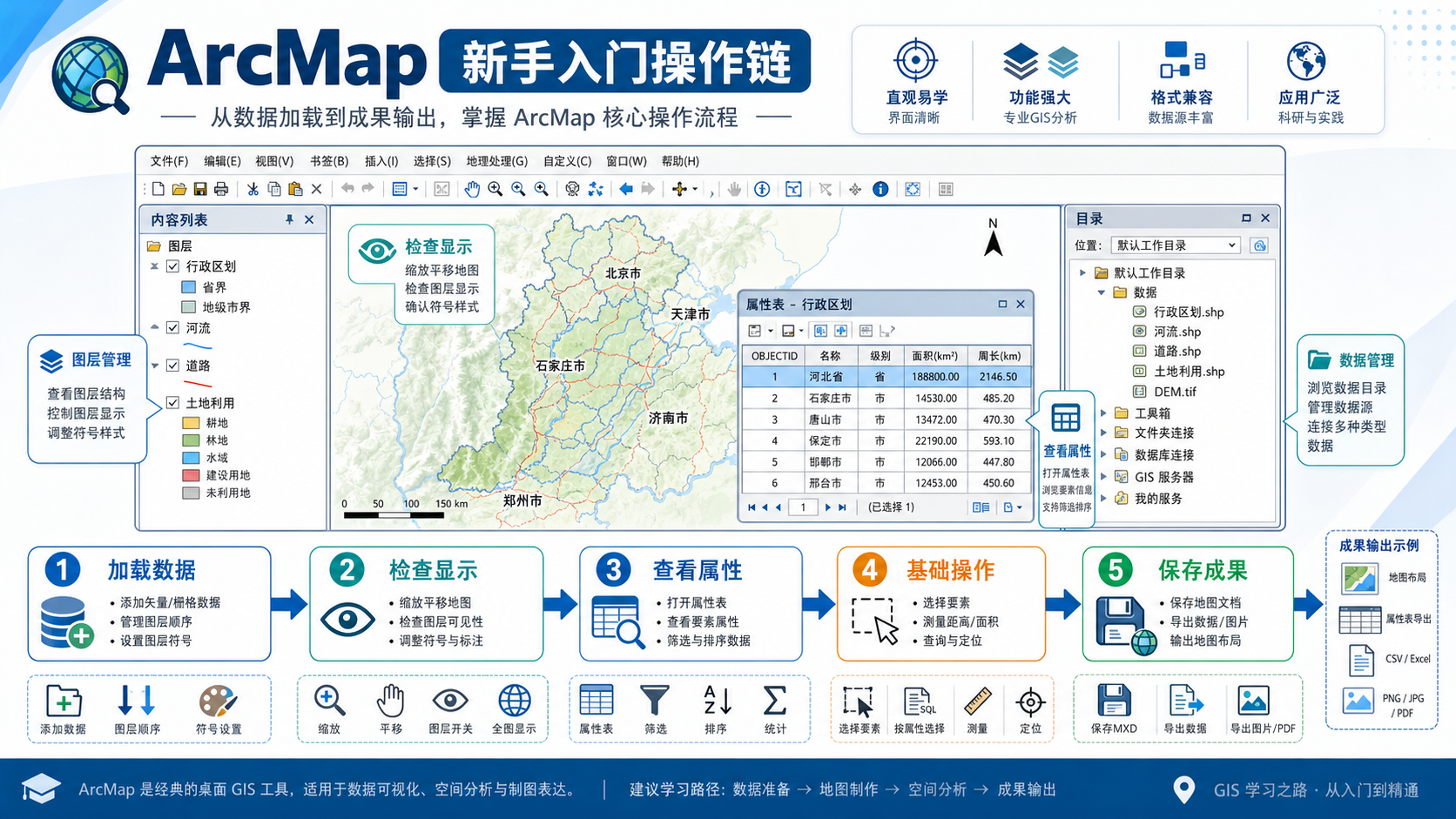

基础工作流：从“看见数据”到“做出地图”

1. 添加与浏览：Add Data → 载入要素类/栅格；使用 Identify/属性表筛选、统计字段基础分布。
2. 图层管理：图层顺序影响绘制；用 Group Layer 组织主题；用 Definition Query 过滤。
3. 符号化与标注：
   • 矢量：分类色带（Unique Values）、分级色带（Graduated Colors）、规则化（Normalization）。
   • 栅格：拉伸（Stretch）、色带（Colormap）。
   • 标注：Maplex 引擎可改进冲突解决与放置质量。
4. 编辑与拓扑：开启 Editor，按拓扑规则修复缝隙、重叠与悬挂线。
5. 保存：.mxd 仅保存样式与引用；建议相对路径与目录结构清晰。

地理处理与自动化：从手工到可复现

常用分析工具箱包括 Analysis（Buffer、Clip、Dissolve）、Overlay（Intersect、Union）、Data Management（Project、Append、Add Index）等。手工批处理会出错，建议用模型与脚本固化流程。

• ModelBuilder：拖拽工具构建流程，显式输入/输出与环境；使用迭代器批量处理。
• ArcPy：Python 接口让流程版本化、可测试、可重用。

# 批量裁剪与缓冲：将输入要素统一到目标投影后处理
import arcpy
arcpy.env.overwriteOutput = True
arcpy.CheckOutExtension("Spatial")

proj = r"PROJCS['WGS_1984_UTM_Zone_50N',GEOGCS['GCS_WGS_1984',DATUM['D_WGS_1984',SPHEROID['WGS_1984',6378137.0,298.257223563]],PRIMEM['Greenwich',0.0],UNIT['Degree',0.0174532925199433]],PROJECTION['Transverse_Mercator'],PARAMETER['False_Easting',500000.0],PARAMETER['False_Northing',0.0],PARAMETER['Central_Meridian',117.0],PARAMETER['Scale_Factor',0.9996],PARAMETER['Latitude_Of_Origin',0.0],UNIT['Meter',1.0]]"
aoi = r"D:projdataAOI.shp"
inputs = arcpy.ListFeatureClasses(feature_type="Polygon") or []
gdb = r"D:projworkwork.gdb"
arcpy.env.workspace = gdb

for fc in inputs:
    # 1) 投影到目标系
    proj_fc = arcpy.management.Project(fc, arcpy.ValidateTableName(f"{fc}_prj", gdb), proj)
    # 2) 裁剪
    clipped = arcpy.analysis.Clip(proj_fc, aoi, arcpy.ValidateTableName(f"{fc}_clip", gdb))
    # 3) 缓冲并溶解
    buf = arcpy.analysis.Buffer(clipped, arcpy.ValidateTableName(f"{fc}_buf", gdb), "200 Meters", dissolve_option="ALL")
    # 4) 建索引提速后续查询
    arcpy.management.AddIndex(buf, "TYPE;CODE", "IDX_TYPE_CODE")
print("Done")

导师提示：把“环境参数”当作函数的默认参数审查一遍（投影、Snap、Mask、Cell Size、Extent），可显著减少微小误差导致的结果不一致。

制图与版面：让地图“讲人话”

• 视图：Data View 专注空间内容，Layout View 负责版面编排与输出。
• 版面元素：图名、图例、比例尺、指北针、数据来源、制图时间、坐标格网。
• 视觉层级：用线型/粗细/色彩对比表达主次；给面填充留足留白；避免彩虹色带。
• 动态文本：页码、日期、地图比例尺、数据框名称可自动更新。
• 输出：矢量优先（PDF、EPS、AI），图片在必要时用 TIFF/PNG 并设定合适分辨率。

坐标变换与精度：常见坑与规避

• 基准转换：跨大地基准必须选择正确的地理坐标变换（如 WGS84 到 CGCS2000 不要省略）。
• 栅格重采样：分类数据选最近邻，连续数据选双线性/三次卷积；设置像元大小避免过度插值。
• 面积与长度：计算度量请在适合的投影下进行（等积投影计算面积更稳妥）。

性能优化：让复杂地图也流畅

• 数据存储：优先使用 File Geodatabase，字段加索引；避免网络盘频繁读写大栅格。
• 符号化：减少分类层级，使用 Scale Range 控制不同比例尺的可见性。
• 缓存与剪裁：对大范围底图先 Clip 到项目范围；合理使用 Display Cache。
• 后台地理处理：启用 64-bit Background GP（若已安装）以释放内存限制。

常见问题排查清单

• 层不显示：检查比例尺范围、透明度、定义查询、符号化分类是否有数据。
• 偏移错位：是否未定义坐标系？投影混用？检查 .prj、一致性与变换方法。
• 中文乱码：Shapefile 代码页不一致；改用 File GDB 存储并统一编码；输出 PDF 时嵌入字体。
• 处理很慢：设置 Scratch/Intermediate 工作空间到本地 SSD；关闭无关图层的可见性；为 Join/Select 字段加索引。
• 文件被占用：释放图层连接、关闭编辑会话；注意 .lock 文件。

实战演练：从数据到可交付地图

1. 收敛范围：确定 AOI（行政区或缓冲范围），所有数据先 Clip 到 AOI。
2. 投影统一：选定目标投影，统一矢量与栅格。
3. 构建内容：底图（地形/影像）、基础设施（道路/管线）、要素主题（点/面专题）。
4. 样式与标注：按视觉层级配置；冲突区使用 Maplex 规则与遮挡面。
5. 版面编排：添加比例尺、格网、图例、数据来源与制作说明。
6. 质量检查：坐标、拓扑、文本溢出、图例项一致性。
7. 导出与复现：输出 PDF；保存工具模型与脚本；打包地图（Map Package）便于审稿。

# 小型项目打包核心成果（地图+数据），便于复核与归档
import arcpy, os
mxd = arcpy.mapping.MapDocument(r"D:projmapsdeliverable.mxd")
pkg = r"D:projdeliverdeliverable.mpk"
arcpy.PackageMap_management(mxd, pkg, include_toolboxes="INCLUDE_TOOLBOXES", extent="CURRENT")
print(os.path.exists(pkg))

最佳实践速查

• 命名规范：英文字母、下划线；避免路径中出现空格与非常用符号。
• 元数据：记录坐标系、数据源、处理链与时间戳，保证可追溯。
• 版本留痕：模型与脚本使用版本号与变更日志；关键输出加 MD5 校验。
• 相对路径：在文档属性启用相对路径，便于整体迁移。
• 小步快跑：复杂流程化整为零，逐步校验中间结果，便于定位误差。

参考文献

• Esri ArcGIS Desktop Help: ArcMap 概览
• 坐标参考与投影概念（Esri Documentation）
• 地理处理工具与环境参数（Esri Documentation）
• ArcPy 概述与示例（Esri Documentation）
• Cartographic Design Principles（Esri Blog）

结语

回顾一下：先把坐标与数据质量“立得住”，再用标准化工作流完成分析与制图，最后用模型与脚本固化复现。掌握这些，你就能高效、稳定地交付成果并经得起复盘。
