栅格数据不显示？裁剪、重采样和质检排查

项目里遇到栅格数据问题，最常见的表现不是算法报错，而是影像、DEM、土地利用图或插值结果在地图里“看不见”。有时文件能加载但没有颜色，有时只显示一块黑图，有时裁剪后范围不对，有时重采样以后像元变糊，最后到分析环节才发现统计值异常。

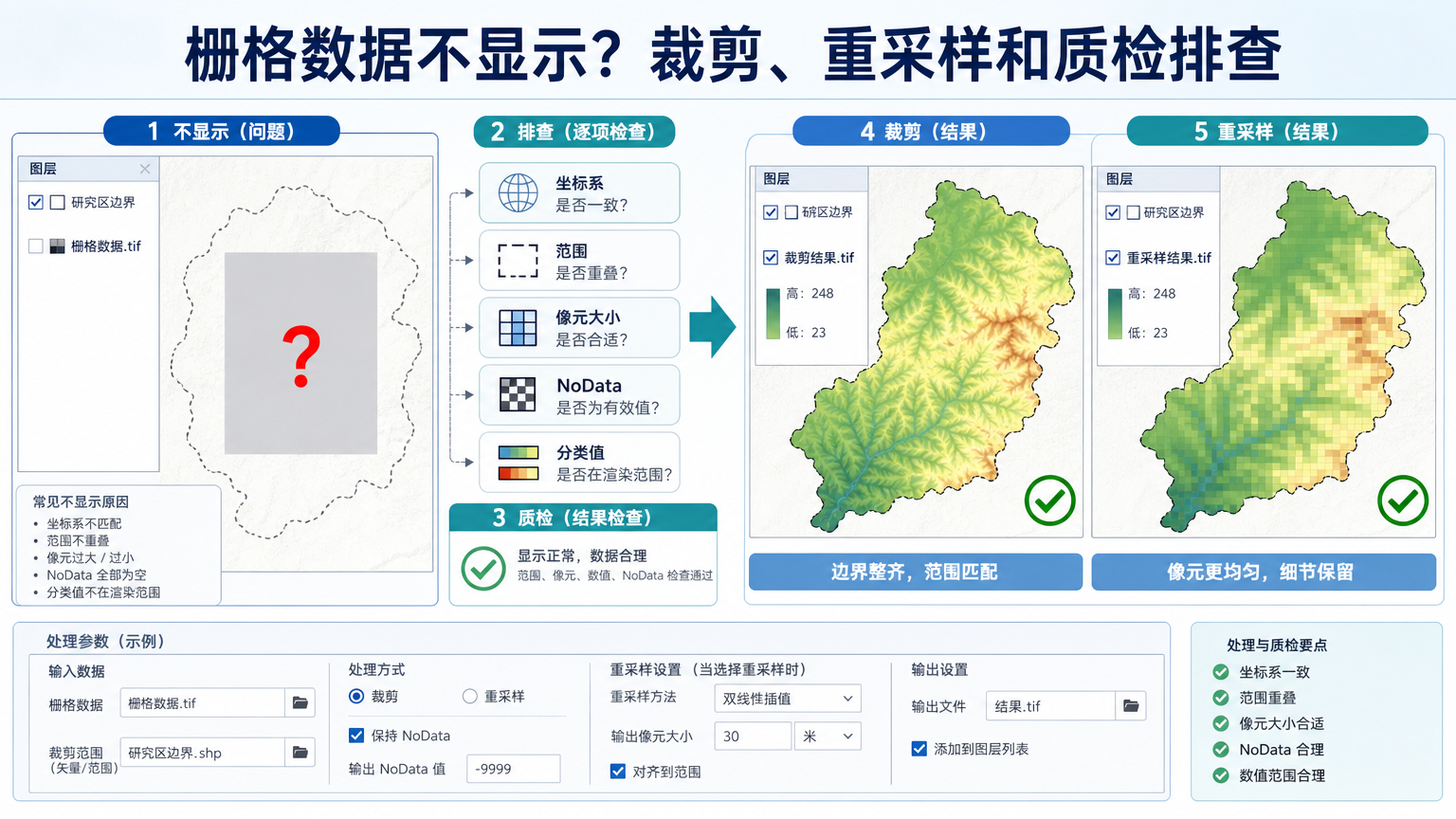

这篇文章用一次真实排查流程讲清楚：显示异常时先查什么，裁剪怎样避免范围和 NoData 问题，重采样如何选择方法，以及正式交付前怎样做质量检查。工具会以 QGIS、ArcGIS Pro、GDAL 和 Python 自动化为主。

栅格数据不显示的典型现象

栅格数据不显示不一定说明文件损坏。很多时候，数据已经被软件正确读取，只是坐标、范围、渲染或像元值解释不对。先把现象分清，后面的排查会快很多。

• 图层加载成功但地图空白：常见原因是坐标系缺失、图层范围跑到其他地方，或当前地图视图没有缩放到图层范围。
• 显示为全黑、全白或单一颜色：常见原因是统计值没有计算、拉伸方式不合适，或极值被异常像元拉偏。
• 只显示一部分：可能是金字塔、缓存、NoData、裁剪边界或投影转换导致的范围问题。
• 和矢量边界错开：多半是坐标系定义错误、投影未转换，或文件只有地理坐标信息但被当成投影坐标使用。
• 裁剪后打不开或范围异常：需要检查掩膜边界、像元对齐、输出格式、NoData 值和压缩参数。

排查时不要一上来反复导出。更稳的做法是先读取元信息，再用一个小范围样本复现问题，确认原因后再批量处理。

为什么栅格数据显示依赖元信息

栅格数据本质上是规则网格，每个像元有行列号、空间位置、像元大小、波段、数据类型和像元值。GIS 软件能把它放到地图上，是因为文件里记录了仿射变换、坐标参考系、范围和 NoData 等元信息。

如果这些信息缺失或错误，软件仍然可能读到像元值，却无法把它放到正确位置。比如 GeoTIFF 里没有 CRS，QGIS 可能提示未知坐标系；ArcGIS Pro 可能把它当作未定义空间参考的图层；WebGIS 服务发布时则可能出现图层存在但无法匹配底图范围的问题。

常见的关键元信息包括：

• CRS：坐标参考系，决定像元坐标如何落到地球表面。
• Extent：图层范围，决定缩放到图层时地图去哪里。
• Pixel size：像元大小，决定分辨率和后续面积、距离、坡度等分析精度。
• Band：波段数量和含义，影响单波段渲染、RGB 合成和指数计算。
• NoData：无效像元值，影响显示透明、统计值、裁剪边缘和栅格计算。
• Data type：像元数据类型，例如 Byte、UInt16、Float32，影响值域、文件大小和分析结果。

因此，排查显示问题时的第一步不是改符号系统，而是确认这些信息是否可信。

先用工具读取栅格数据元信息

如果只在地图画布里看，很容易被显示样式误导。建议先用 QGIS 图层属性、ArcGIS Pro 源信息或 GDAL 命令查看元信息。GDAL 的好处是输出稳定，适合排查和批处理记录。

gdalinfo input.tif

重点看以下字段：

• Coordinate System：是否为空，EPSG 是否符合项目要求。
• Origin 和 Pixel Size：像元大小是否合理，Y 方向像元大小是否为负值。
• Corner Coordinates：四角坐标是否落在项目区附近。
• Band 信息：波段数量、数据类型、NoData、最小值和最大值是否异常。
• Metadata：是否有投影、传感器、时间、分辨率或生产流程信息。

在 QGIS 中，可以右键图层进入“属性”，查看“信息”“源”“符号系统”和“透明度”。在 ArcGIS Pro 中，可以查看图层属性、栅格信息、统计信息和金字塔状态。只要这些基础信息不清楚，后面的裁剪、重采样和分析都不应直接执行。

显示异常的排查步骤

处理这类问题，建议按下面顺序操作。每一步只改一个因素，避免把坐标、渲染、缓存和数据本身的问题混在一起。

1. 缩放到图层范围：右键图层选择缩放到图层。如果地图跳到远离研究区的位置，优先检查 CRS 和范围。
2. 查看坐标系定义：如果显示未知 CRS，不要直接“定义”为项目坐标系，先确认原始数据实际坐标含义。
3. 检查像元值范围：单波段影像全黑时，重新计算统计值或调整最小最大值拉伸。
4. 切换渲染方式：单波段灰度、伪彩色、RGB 合成分别测试，确认是不是波段选择错误。
5. 检查 NoData：如果有效值被误设为 NoData，图层可能大面积透明或空白。
6. 重建统计值和金字塔：大图显示慢或缩放级别异常时，尝试重新生成统计信息和金字塔。
7. 换软件验证：同一个文件在 QGIS、ArcGIS Pro 和 GDAL 中分别检查，判断是数据问题还是软件渲染配置问题。

如果地图范围正确、像元值也正常，但画布仍然空白，重点检查透明度、图层混合模式、显示比例尺范围和图层顺序。有些项目把栅格放在透明底图下面，看起来也像没有显示。

常用 GDAL 快速检查命令

gdalinfo -stats input.tif
gdalinfo -mm input.tif
gdal_translate -of GTiff -a_nodata 0 input.tif output_with_nodata.tif

-stats会计算统计信息，适合检查最小值、最大值、均值和标准差；-mm会估算最小最大值；-a_nodata可以为输出文件指定 NoData。注意，给 NoData 赋值前必须确认这个值不代表真实地物，否则会把有效区域误删。

栅格数据裁剪前要先确认边界和坐标

栅格数据裁剪看起来只是按行政区或研究区边界切一块图，但实际涉及三个问题：边界坐标系是否匹配、输出像元是否对齐、裁剪外部区域如何处理。

如果矢量掩膜和栅格不是同一坐标系，QGIS 和 ArcGIS Pro 通常可以临时重投影显示，但处理工具不一定按你预期执行。最稳妥的做法是先把裁剪边界转换到栅格同一 CRS，或者在工具参数里明确指定输出坐标系。

常见裁剪方式有两类：

• 按矩形范围裁剪：适合快速出图、WebGIS 切片前截取范围，边界是矩形。
• 按掩膜裁剪：适合行政区、流域、保护区等不规则边界，边界外通常写为 NoData。

在 QGIS 中可使用“按掩膜图层裁剪栅格”；在 ArcGIS Pro 中可使用 Clip Raster 或 Extract by Mask；在 GDAL 中常用 gdalwarp 完成掩膜裁剪。

gdalwarp \
  -cutline study_area.shp \
  -crop_to_cutline \
  -dstnodata -9999 \
  input.tif \
  clipped.tif

这条命令会按 study_area.shp 的边界裁剪，并把边界外写成 -9999。如果原数据是整型分类图，例如土地利用编码，NoData 不应设置成已有类别值；如果原数据是高程或温度等连续值，应选择不会与真实观测混淆的无效值。

裁剪后为什么边缘出现锯齿或空洞

边缘锯齿通常不是错误，而是像元网格与矢量边界不完全重合造成的。栅格只能按像元表达边界，越粗的分辨率，边缘越明显。空洞则要重点检查掩膜面是否自相交、是否有小缝隙、是否存在多部件面，以及 NoData 是否被误识别。

如果裁剪结果要进入面积统计或适宜性分析，建议记录裁剪前后的像元数、有效像元数和 NoData 占比。这样后续发现统计结果异常时，可以追溯问题是否从裁剪环节开始。

栅格数据重采样如何选择方法

栅格数据重采样是把原始像元值重新分配到新的像元网格上，常见场景包括统一分辨率、投影转换、栅格配准、叠加分析前对齐网格。它不是简单缩放图片，因为不同方法会改变像元值的含义。

选择方法时，先判断数据类型：

最容易出错的是把分类数据用双线性处理。例如土地利用编码 1 表示耕地，2 表示林地，插值后出现 1.37 没有业务意义。反过来，如果 DEM 使用最邻近，坡度、坡向和水文分析可能出现块状噪声。

gdalwarp \
  -t_srs EPSG:4547 \
  -tr 10 10 \
  -r bilinear \
  input_dem.tif \
  dem_4547_10m.tif

这条命令把 DEM 转到指定投影，并输出 10 米像元，使用双线性重采样。若对象是土地利用分类图，应把 -r bilinear 改成 -r near。

重采样前先决定目标网格

多个栅格参与叠加时，必须统一 CRS、像元大小、范围和网格起点。只统一分辨率还不够，因为像元边界如果没有对齐，栅格计算时仍可能发生隐式重采样。

在 ArcGIS Pro 中，可以设置 Snap Raster 作为对齐基准；在 QGIS/GDAL 工作流中，可以用同一个参考栅格控制输出分辨率和范围。对批量项目来说，建议先选一个权威基准栅格，例如官方 DEM 或项目标准网格，再让其他数据向它对齐。

栅格数据质检要检查哪些指标

栅格数据质检不是最后随手看一眼图，而是对空间位置、像元值、范围、格式和可追溯性做系统检查。尤其是裁剪、重投影、重采样之后，质检能发现许多肉眼看不出的错误。

建议至少检查以下项目：

• 空间范围：输出范围是否覆盖研究区，是否多出明显无关区域。
• 坐标系统：CRS 是否与项目标准一致，EPSG、单位和投影参数是否正确。
• 像元大小：输出分辨率是否符合任务要求，X 和 Y 像元大小是否一致。
• 有效像元数量：处理前后有效像元数是否发生异常变化。
• NoData 设置：NoData 是否唯一、是否与真实值冲突，边界外是否正确透明。
• 值域范围：最小值、最大值、均值是否符合数据含义，是否出现非法类别或异常极值。
• 波段顺序：RGB、近红外、指数波段是否被错误调换。
• 文件格式：GeoTIFF、COG、IMG、ASCII Grid 等格式是否满足后续软件或服务要求。

如果数据要交给他人使用，建议把质检结果写成简短记录：数据来源、处理工具、处理参数、输出 CRS、像元大小、NoData 值、检查人和检查时间。这样出现争议时，不需要重新猜当时做过什么操作。

Python 批量质检思路

批量项目可以用 Python 读取每个文件的范围、坐标系、像元大小和 NoData，先生成一张检查表。下面示例使用 Rasterio，适合快速找出参数不一致的文件。

import rasterio
from pathlib import Path

for path in Path("rasters").glob("*.tif"):
    with rasterio.open(path) as src:
        print(path.name)
        print("crs:", src.crs)
        print("bounds:", src.bounds)
        print("resolution:", src.res)
        print("nodata:", src.nodata)
        print("bands:", src.count)
        print("dtype:", src.dtypes[0])

脚本输出后，可以重点筛选 CRS 为空、分辨率不一致、NoData 为空或数据类型异常的文件。对正式流程，建议把结果写入 CSV，再结合人工抽查地图显示效果。

QGIS、ArcGIS Pro、GDAL 方法对比

不同工具适合不同阶段。图形软件适合交互排查和人工判断，命令行和脚本适合稳定复现与批处理。

如果只是判断为什么看不见，先用 QGIS 或 ArcGIS Pro 更快；如果需要给几十个文件统一处理，建议转成 GDAL 或 Python 流程。正式项目中，最好保留命令或脚本，这比只保存一个处理后的文件更可靠。

常见坑：不要把显示修复当成数据修复

很多问题在软件里“看起来好了”，但数据本身并没有被修复。比如重新设置拉伸后，图层显示正常，但统计值仍然异常；在项目里临时指定 CRS 后，图层和底图对齐，但原始文件仍然没有正确空间参考；修改透明度后，空白区消失，但 NoData 没有写入文件。

判断标准很简单：重新打开输出文件，或在另一台电脑、另一个软件中读取，结果仍然正确，才算真正修复。

另一个常见坑是反复重采样。每次重投影、裁剪到不同网格、生成新分辨率，都可能改变像元值。正式流程应尽量减少不必要的中间输出，并记录每次转换的目标 CRS、像元大小和重采样方法。

栅格数据处理实用清单

下面这份清单适合在交付前逐项核对，也适合排查显示、裁剪和分析结果异常。

1. 用 gdalinfo 或软件图层属性确认 CRS、范围、像元大小、波段、数据类型和 NoData。
2. 加载矢量边界或控制点，确认栅格位置与项目区吻合。
3. 遇到显示异常，先缩放到图层范围，再检查渲染拉伸、统计值和透明度。
4. 执行裁剪前，确认掩膜边界有效、坐标系匹配、输出 NoData 合理。
5. 执行重采样前，按分类数据或连续数据选择方法，不要默认使用插值。
6. 多栅格叠加前，统一 CRS、像元大小、范围和网格对齐基准。
7. 裁剪或重采样后，重新检查最小值、最大值、有效像元数量和 NoData 占比。
8. 做质量检查时，同时检查地图显示、元信息和统计值，不只看一张渲染图。
9. 保存原始数据副本，输出文件名中标明 CRS、分辨率、处理日期或处理版本。
10. 把关键处理参数写入项目记录，方便复现和交接。

FAQ：显示、裁剪、重采样和质检常见问题

栅格数据不显示，第一步应该查什么？

第一步查图层范围、CRS 和像元值范围。先缩放到图层范围，如果跳到错误位置，多半是坐标或范围问题；如果范围正确但空白，再查统计值、渲染拉伸、NoData 和透明度。

栅格数据裁剪后为什么边界外还有值？

通常是没有启用按掩膜裁剪，或输出 NoData 没有正确设置。按矩形范围裁剪只会切出外包矩形，不会自动按照行政区边界把外部区域设为空。使用掩膜裁剪时，还要确认掩膜面没有几何错误。

栅格数据重采样会改变分析结果吗？

会。重采样会把原始像元值映射到新网格，分类数据如果使用双线性或三次卷积，可能产生没有意义的小数编码；连续数据如果使用最邻近，可能增加块状噪声。因此要按数据类型选择方法，并保留原始数据。

栅格数据质检只看地图显示够不够？

不够。地图显示只能发现明显错位、空白和颜色异常，不能保证 NoData、像元大小、值域、波段顺序和 CRS 都正确。完整检查应同时看元信息、统计值、空间叠加和抽样点验证。

为什么同一份栅格数据在 QGIS 能显示，在 WebGIS 或 ArcGIS Pro 中不正常？

可能是软件对坐标、金字塔、压缩格式、色带和 NoData 的处理方式不同。建议用 GDAL 检查文件元信息，并导出为标准 GeoTIFF 或云优化 GeoTIFF，再明确设置 CRS、统计信息和 NoData。

结论

栅格数据排查的核心不是记住某个按钮，而是建立稳定顺序：先读元信息，再确认显示，随后处理裁剪、重采样，最后做质量检查。只要 CRS、范围、像元大小、波段、NoData 和统计值清楚，大多数空白、错位、黑图和裁剪异常都能定位。

在实际项目中，建议把 QGIS 或 ArcGIS Pro 用作交互检查，把 GDAL 和 Python 用作批量处理与记录。这样既能快速解决眼前的显示问题，也能让后续分析、制图和数据交付更可靠。
