MBTiles制作：服务器、矢量瓦片和转PMTiles

MBTiles制作：先解决离线瓦片交付问题

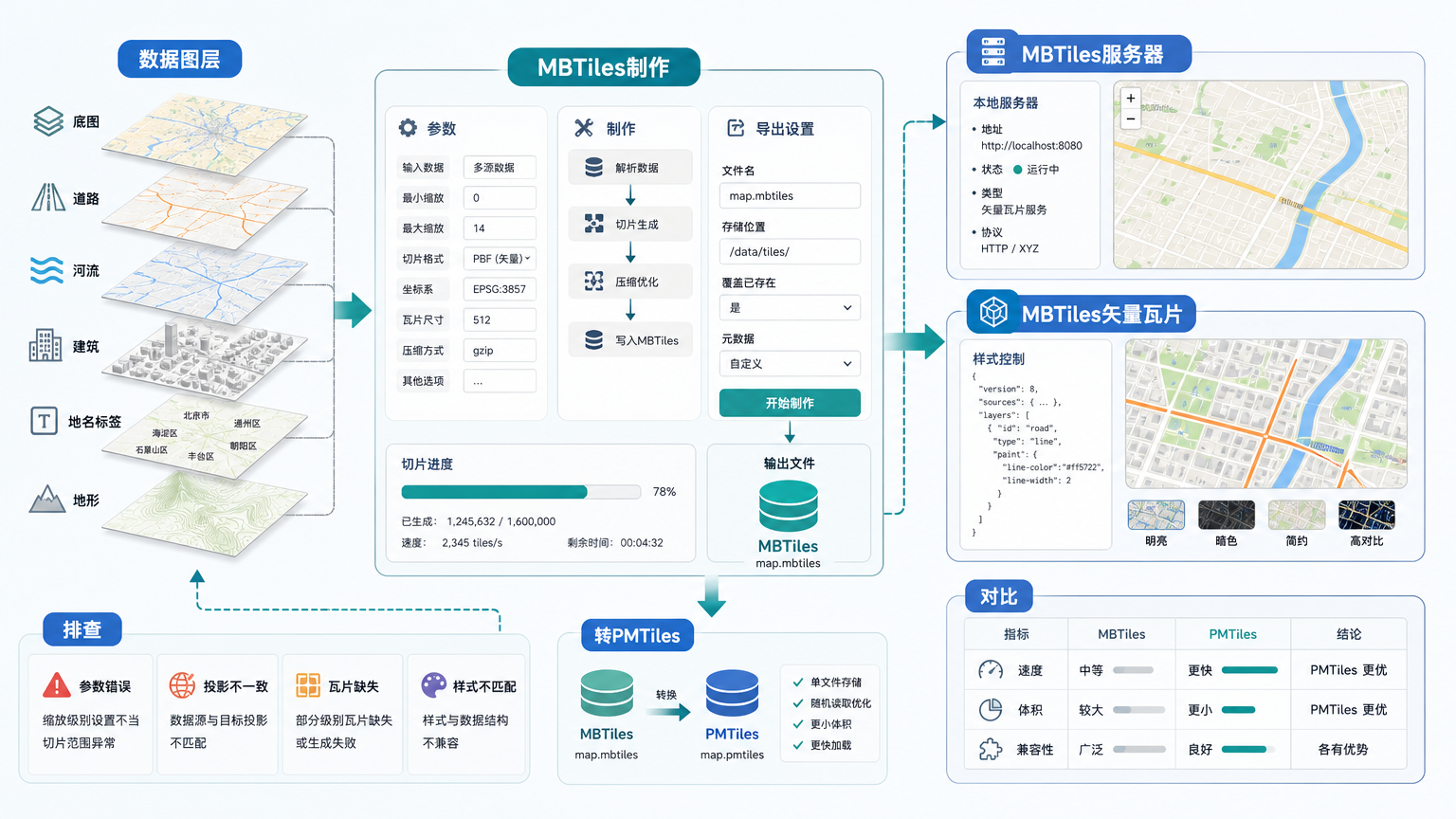

MBTiles 常用于把一组地图瓦片打包成单个文件，方便离线交付、内网部署和移动端使用。本文按真实项目流程讲清楚 MBTiles制作、MBTiles服务器、MBTiles矢量瓦片 和 MBTiles转PMTiles：先判断瓦片类型，再生成文件，最后选择服务发布或静态分发。

先给结论：固定样式的底图适合做栅格瓦片，需要前端动态改样式的业务图层适合做矢量瓦片；如果部署在内网，用服务读取文件很直接；如果要放到对象存储或 CDN，转换为 PMTiles 往往更省维护。

问题背景：为什么一个瓦片包比一堆目录更好交付

普通 XYZ 瓦片通常是大量 z/x/y.png 文件。文件数量一多，复制、压缩、校验和同步都会变慢。MBTiles 把瓦片内容和元数据放进 SQLite 数据库中，交付时只有一个 .mbtiles 文件，特别适合离线地图、现场调查、内网 WebGIS 和教学演示。

要注意，MBTiles 只是容器，不是地图样式本身。它可以存 png、jpg 这样的栅格瓦片，也可以存 pbf 格式的矢量瓦片。制作前先把需求说清楚，比后面反复返工更重要。

核心原理：MBTiles 是瓦片索引数据库

一个典型文件会包含 metadata 表和 tiles 表。前者保存名称、范围、中心点、最小缩放级别、最大缩放级别和格式；后者保存缩放级别、列号、行号和瓦片二进制内容。前端请求某个 z/x/y，服务端就去数据库里取对应记录。

新手最常见的问题是行号规则。很多 WebGIS 使用 XYZ 规则，原点在左上角；而 MBTiles 中的 tile_row 常按 TMS 规则理解，原点在左下角。如果自己写接口，需要做一次 Y 值转换。

tms_y = (1 << z) - 1 - xyz_y

如果地图上下错位、局部 404、范围看起来正确但瓦片对不上，先检查这个转换，再检查坐标系和数据范围。

制作步骤：先跑通小范围样本

1. 选择栅格还是矢量

固定制图结果、标注和配色已经在 QGIS 里调好时，选栅格更简单；前端需要按属性控制颜色、开关图层或适配多套样式时，选矢量更灵活。不要一开始就全区全级别切片，先用一小块范围验证输出和加载。

2. 用 QGIS 生成栅格瓦片包

1. 在 QGIS 中整理图层顺序、符号、标注和透明度。
2. 把项目坐标系设置为 EPSG:3857，并确认源数据有正确 CRS。
3. 选择生成 XYZ 瓦片的 MBTiles 输出方式，设置范围、最小级别和最大级别。
4. 选择 png、jpg 或其他合适格式，再输出到目标文件。
5. 用桌面工具或本地瓦片服务检查是否有空白、偏移、模糊和级别过多问题。

缩放级别不要盲目设高。每增加一级，瓦片数量都会明显增加。省域专题图、城市路网、园区底图的合理级别并不一样，应该由业务可见尺度决定。

MBTiles矢量瓦片：Tippecanoe 生成和检查

如果源数据是 GeoJSON、NDJSON 或从 PostGIS 导出的要素，可以用 Tippecanoe 生成 pbf 瓦片。快速测试时可以先让工具自动估算级别，确认图层能正常显示后，再细化字段、级别和简化策略。

tippecanoe -o city.mbtiles -zg --drop-densest-as-needed roads.geojson

生产项目建议明确图层名和级别范围，例如道路图层可以这样开始：

tippecanoe -o roads.mbtiles -Z 5 -z 14 -l roads --drop-densest-as-needed roads.geojson

生成后重点检查 format、bounds、minzoom、maxzoom 和 source layer 名称。很多矢量瓦片请求返回 200，但页面空白，原因是样式文件里的图层名和文件里的图层名不一致。

MBTiles服务器：把文件发布给 WebGIS

MBTiles服务器 的作用是把数据库里的瓦片转换成浏览器能请求的 URL。栅格瓦片通常暴露为图片地址，矢量瓦片通常暴露为 pbf 地址。前端不应该直接读取本地 SQLite 文件，而是通过服务接口访问。

http://localhost:8080/tiles/{z}/{x}/{y}.png
http://localhost:8080/tiles/{z}/{x}/{y}.pbf

部署时要检查响应类型、压缩方式、跨域、缓存和 Y 行号转换。Leaflet 加载栅格瓦片较简单；OpenLayers、MapLibre GL JS 等加载矢量瓦片时，还需要正确的数据源、样式和 source layer 配置。

MBTiles转PMTiles：适合静态托管的转换路线

MBTiles转PMTiles 的目的，是把需要服务端读取 SQLite 的瓦片包，变成更适合 HTTP 范围请求的单文件归档。这样文件可以放在静态网站、对象存储或 CDN 上，由支持 PMTiles 的前端库按需读取片段。

pmtiles convert city.mbtiles city.pmtiles

转换不会自动修复旧问题。坐标系错、图层名错、属性字段过多、缩放级别不合理，都会原样带到新文件里。转换后仍然要打开前端页面，检查范围、级别、样式和加载请求。

常见坑：文件生成成功但地图打不开

坐标系和范围没有提前统一

Web 瓦片通常围绕 EPSG:3857 工作。地方投影、未定义 CRS 或错误的经纬度字段，会导致输出范围异常或叠加偏移。切片前先在 QGIS 里检查图层 CRS、项目 CRS 和数据范围。

最大缩放级别设置过高

文件过大、生成很慢、浏览器卡顿，往往不是工具问题，而是级别设置超出业务需要。先确定用户实际要看多细，再设置最大级别。

样式文件和图层名不一致

矢量瓦片的样式依赖 source layer。命令里写的是 roads，样式里却写成 road，瓦片会正常返回，但要素不会显示。

服务响应头不正确

图片瓦片、矢量瓦片和压缩内容需要匹配的响应头。只看到 HTTP 200 不够，还要在浏览器开发者工具里看内容类型、编码和控制台报错。

工具和方法对比

实践检查清单

• 源数据 CRS、项目 CRS 和切片目标 CRS 已确认。
• bounds、center、minzoom、maxzoom 合理。
• 栅格格式和服务端响应类型一致。
• 矢量 source layer 名称和前端样式一致。
• 服务端正确处理 XYZ 与 TMS 的 Y 行号差异。
• 跨域、缓存、压缩和响应头已经在浏览器中验证。
• 完整生成前，已经用小范围样本测试通过。

FAQ：制作、发布和转换常见问题

MBTiles制作时应该选栅格还是矢量？

固定样式、只浏览地图时选栅格；需要前端动态改颜色、开关图层或按属性渲染时选矢量。教学和项目交付中，建议先做小范围样本比较体积、清晰度和加载体验。

MBTiles服务器能不能直接部署到公网？

可以，但要按正式服务配置 HTTPS、反向代理、CORS、缓存、访问控制和日志。只做公开静态分发时，也可以评估 PMTiles 路线，减少服务维护。

MBTiles矢量瓦片 请求成功但页面空白怎么办？

先检查样式文件里的 source layer 名称，再检查响应头和压缩方式。请求成功只说明服务器返回了内容，不代表前端能正确解析并渲染。

MBTiles转PMTiles 会自动提升加载速度吗？

不会自动提升。它主要改变存储和访问方式，适合静态托管和范围请求。实际速度仍取决于瓦片大小、级别设置、属性字段、缓存和前端渲染能力。

总结：先选瓦片类型，再选发布方式

MBTiles 的核心价值是把瓦片和元数据打包成一个便于交付的文件。实战中先决定栅格或矢量，再小范围验证制作参数，最后根据部署环境选择服务发布或 PMTiles 静态分发。只要坐标系、缩放级别、图层名、元数据和 URL 规则检查到位，这条流程就能稳定支撑离线地图和 WebGIS 项目。
