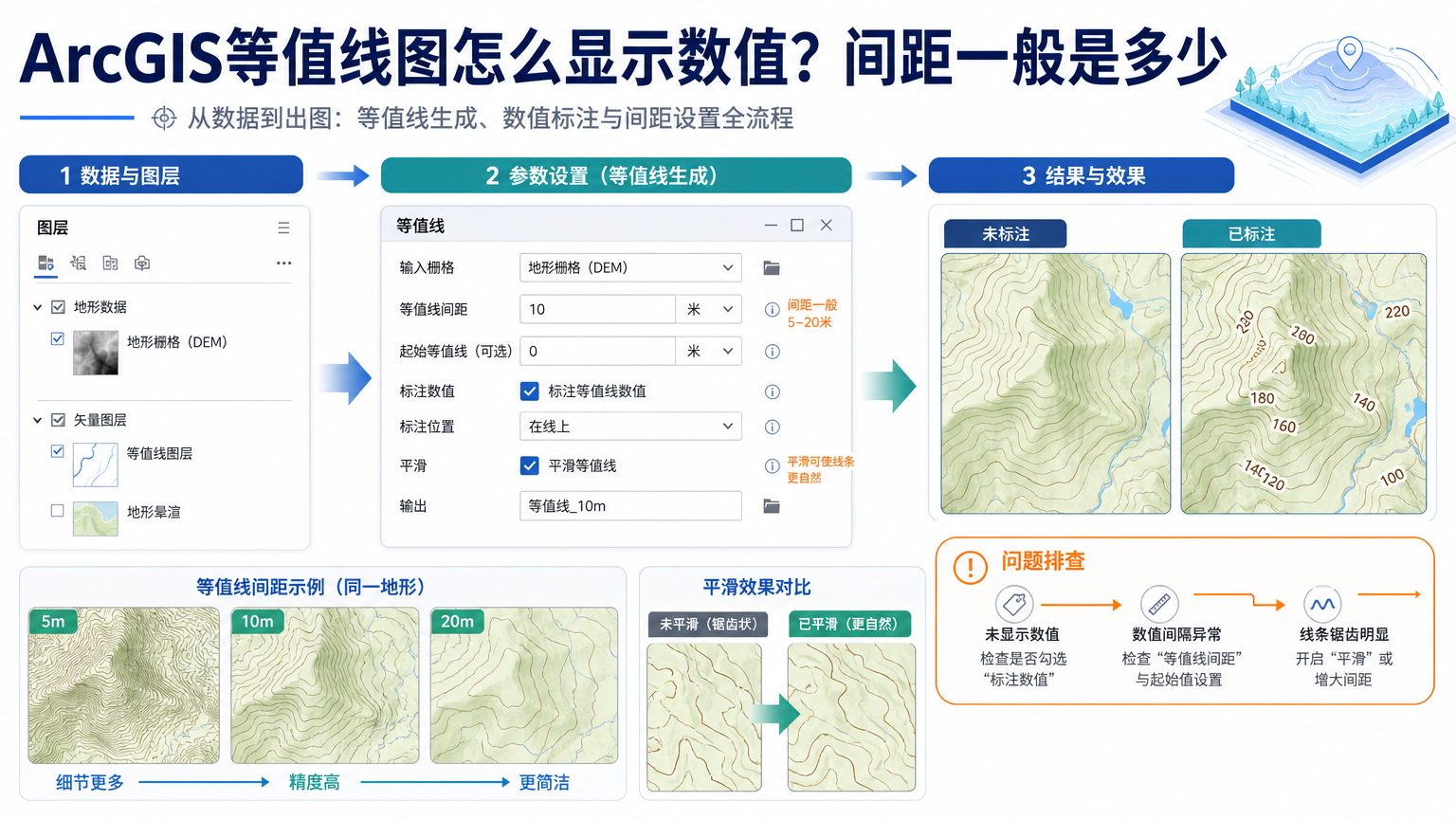

ArcGIS等值线图怎么显示数值？间距一般是多少

在地形制图、坡地分析和水文判读项目中，ArcGIS等值线常见问题不是“能不能生成”，而是生成以后读不出来：线很多、数值不显示、间距不知道该设多少、线条又显得折。本文围绕数值标注、等值距选择和线形处理三个实际问题，按 ArcGIS Pro 的常用工作流讲清楚参数、标注、平滑和检查方法。

这里的等值线主要指由 DEM、栅格高程、插值面或其他连续表面生成的线要素。虽然操作入口可能因 ArcGIS Pro、ArcMap 或扩展模块不同略有差异，但核心逻辑一致：先生成带高程字段的线，再用标注或注记把字段值显示出来，最后根据比例尺和数据精度调整等值距与线形。

问题背景：为什么等值线生成了线，却没有显示数值

很多初学者在 ArcGIS 里运行 Contour 工具后，只看到一圈圈线，却看不到 100、150、200 这样的高程值，于是会以为工具参数设错了。实际原因通常是：等值线生成工具只负责创建线和高程属性，不会自动把属性作为地图文字显示出来。

也就是说，等值线的“线”和“数值显示”是两个步骤。第一步是从连续表面生成线要素，第二步是对线要素开启标注，标注字段一般是 Contour、CONTOUR、ELEV 或类似高程字段。

如果你在属性表中能看到每条线对应的高程值，但地图上没有数字，这不是等值线失败，而是还没有配置标注。如果属性表里也没有高程字段，就要回头检查 Contour 工具、输入栅格、Z factor 和输出数据是否正确。

核心原理：等值线的数值来自哪里

等值线本质上是把一个连续表面切成若干相同数值的线。例如 DEM 中所有高程为 100 米的位置连成一条线，高程为 110 米的位置再连成下一条线。如果等值距设为 10 米，就会得到 100、110、120、130 米这样的线。

在 ArcGIS Pro 中，常用的 Contour 工具会给输出线要素写入一个数值字段。不同数据来源或工具版本中字段名可能不完全一样，但常见的是 Contour 或 CONTOUR。这个字段就是后续标注显示的来源。

ArcGIS等值线图怎么显示数值：ArcGIS Pro标注步骤

如果你搜索的是“ArcGIS等值线图怎么显示数值”，可以按下面步骤排查。重点不是重复生成线，而是确认字段并开启 Label。

步骤一：打开属性表，找到等值线数值字段

1. 在内容列表中右键等值线图层，打开属性表。
2. 寻找 Contour、CONTOUR、ELEVATION、Value 或类似字段。
3. 检查字段值是否为 100、110、120 这类连续递增数值。
4. 如果字段为空或所有值相同，重新检查输入栅格和 Contour 工具参数。

做项目时建议把用于标注的字段统一整理成一个清楚的字段名，例如 Contour_m 或 Elev_m。这样后续制图、共享图层和交接数据时不容易混乱。

步骤二：开启标注并选择高程字段

1. 选中等值线图层，进入标注相关设置。
2. 启用标注功能。
3. 字段选择 Contour 或你整理后的高程字段。
4. 把文字格式设置为简洁数字，例如 100、150、200；如果单位容易误解，可以在表达式中追加 m。
5. 调整字体大小、颜色和遮罩，避免数字被线条压住。

如果地图上还是不显示，先不要急着重新生成等值线。应该检查图层是否被其他图层覆盖、标注比例尺范围是否限制了当前比例尺、字段是否被表达式写错，以及标注冲突是否导致文字被自动隐藏。

步骤三：只标注主曲线，避免整张图变乱

等值线太密时，每一条都显示数值会让地图不可读。更常见的制图方式是：普通等值线用细线，主曲线用粗线，并且只给主曲线显示数值。例如等值距为 10 米时，可以每 50 米标注一次。

• 普通曲线：10、20、30、40 米，细灰线，不标注或少量标注。
• 主曲线：50、100、150、200 米，较粗线，显示高程数值。
• 特殊区域：山顶、谷地、工程红线附近可手动保留关键标注。

在 ArcGIS Pro 中可以通过复制图层、设置定义查询或建立标注类来控制哪些线显示数值。这样比让所有等值线同时抢标注位置更稳定，也更符合地形图阅读习惯。

步骤四：必要时转为注记做出版级调整

如果只是分析检查，动态图层标注已经够用。如果要出正式图件，建议在最终比例尺确定后，把标注转换为注记，然后手动调整关键位置。注记适合出版制图，但不适合在分析阶段频繁改数据，因为等值线更新后注记不会自动跟随更新。

ArcGIS等值线间距一般是多少：按比例尺、地形起伏和数据精度定

“ArcGIS等值线间距一般是多少”没有一个固定答案。等值距不是越小越专业，也不是越大越清爽，而是要同时满足三个条件：地图能读、地形能表达、数据精度能支撑。

在 ArcGIS 的 Contour 工具中，Contour interval 就是等值距。输入高程单位是米时，等值距 10 就表示每 10 米生成一条等高线；输入单位是英尺时，等值距 10 就是每 10 英尺生成一条线。因此，设置前必须先确认栅格的垂直单位。

一个实用判断是：如果生成后的等值线在山地密集到无法分辨，等值距过小；如果山脊、谷地、坡向变化都被抹平，等值距过大。最终值应在目标出图比例尺下检查，而不是只在放大视图里看。

等值距选择的三个约束

• 数据精度：DEM 垂直误差较大时，不要设置过小的等值距，否则图上会出现看似精细但并不可信的线。
• 地形起伏：平原地区等值距可以小一些，山地地区通常要加大，否则线条过密。
• 制图比例尺：比例尺越小，地图容纳的信息越少，等值距通常需要更大。

如果你不确定该从哪个等值距开始，可以先试三组参数。例如 5 米、10 米、20 米各生成一次，放到最终版面比例尺下比较。选择标准不是哪一张线最多，而是哪一张最能让读者快速理解地形。

ArcGIS等值线平滑：什么时候要做，什么时候不要做

ArcGIS等值线平滑通常用于改善线条观感，尤其是栅格分辨率较粗、插值表面有台阶感、打印出图需要更自然线形时。但平滑不是修复数据错误的工具，也不能替代 DEM 质量控制。

在 ArcGIS Pro 中，常见做法是先生成等值线，再使用 Smooth Line 等制图工具进行线平滑。平滑方法和容差会影响线条位置，所以必须在平滑前保留原始等值线图层，方便对比。

推荐的平滑工作流

1. 保留原始 Contour 输出，不直接覆盖。
2. 复制一份作为制图用等值线。
3. 对复制图层执行 Smooth Line。
4. 从小容差开始测试，逐步调整。
5. 叠加原始等值线、DEM 阴影和关键控制点检查偏移。
6. 确认山脊、谷地、水系附近没有被平滑到明显失真。

如果是工程分析、剖面提取、土方计算或高风险决策，不建议只使用平滑后的结果做分析。平滑后的线更适合制图表达，分析应尽量回到原始栅格或未平滑等值线。

平滑处理的常见风险

• 容差过大时，线会偏离真实地形位置。
• 窄谷、山脊、陡坎等局部形态可能被抹平。
• 闭合小圈可能被简化到消失，影响山顶或洼地表达。
• 不同相邻等值线过度平滑后可能发生异常靠近或视觉交叉。

所以，平滑处理的原则是“为制图服务，而不是为数据造真”。只要图面不影响阅读，就不要追求过度光滑。

完整操作流程：从DEM到可读的等值线图

下面给出一个可复用的 ArcGIS Pro 工作流，适合大多数 DEM 生成等高线的场景。

第一步：准备输入数据

• 确认 DEM 没有明显空洞、异常高值或异常低值。
• 确认水平坐标系适合当前区域，垂直单位清楚。
• 如果 DEM 有噪声，先考虑 Fill、Filter 或数据源替换，而不是直接靠平滑等值线掩盖问题。
• 把研究区裁剪出来，避免在无关区域生成大量线要素。

第二步：运行Contour工具

1. 打开地理处理工具，搜索 Contour。
2. 输入栅格选择 DEM 或连续表面栅格。
3. 输出要素类选择项目地理数据库中的路径。
4. Contour interval 填入等值距，例如 10。
5. Base contour 一般可设为 0，也可以按项目基准设置。
6. Z factor 只有在水平单位和垂直单位需要换算时才调整；单位一致时通常保持默认。

如果输入 DEM 的垂直单位是米，水平坐标也是米，Z factor 一般不需要改。如果 DEM 的垂直单位和水平单位不一致，必须先做单位换算，否则生成的等值线虽然看起来正常，数值解释却可能是错的。

第三步：设置符号系统

• 普通等值线使用细线，颜色不要过重。
• 主曲线使用更粗线，方便读者快速识别高程层级。
• 如果背景是 DEM 阴影，等值线颜色要与阴影区分明显。
• 不要同时使用过粗线条、深色填充和密集标注，否则地形信息会互相遮挡。

第四步：显示数值并控制标注密度

回到数值显示这个核心问题，实际项目中推荐优先显示主曲线数值，再按局部需要补充普通曲线标注。这样既能读数，又不会破坏图面。

如果字段里是小数，可以用标注表达式取整或保留一位小数。高程图常用整数米，降雨、温度、浓度等专题等值线则要按业务精度保留小数。

第五步：输出前检查

• 放到最终出图比例尺检查，不只在数据视图里检查。
• 确认标注没有倒置、重叠或被边界裁掉。
• 检查主曲线是否比普通曲线更明显。
• 对照 DEM 阴影、水系、山脊线或已知高程点，判断线形是否合理。
• 导出 PDF 或图片后再看一遍，因为屏幕显示和最终输出密度可能不同。

常见坑：数值不显示、间距不合理、平滑后失真

坑一：把等值线字段当成栅格值来找

Contour 工具输出的是线要素，不再是原始栅格。要显示数值，应看线要素属性表中的高程字段，而不是回到 DEM 像元值里找。很多“标注字段为空”的问题，其实是选错了图层或选错了字段。

坑二：等值距设得比数据精度还细

如果公开 DEM 的垂直精度不足，却把等值距设成 0.5 米，图面会很细，但这些细节没有可靠数据支撑。判断等值距时，一定要把数据来源和误差范围纳入考虑。

坑三：没有处理 NoData 边缘

DEM 中的 NoData、拼接边界和裁剪边缘可能生成断裂或异常线。正式出图前，要检查研究区边缘，必要时先修补栅格或调整掩膜范围。

坑四：平滑后不做叠加检查

只看平滑后的线往往觉得更漂亮，但它可能已经偏离原始地形。做平滑处理后，必须把原始线半透明叠加，特别检查陡坡、谷地、水库岸线和工程控制点附近。

坑五：所有线都标注

等值线图不是数值越多越好。所有线都标注会让读者找不到重点。主曲线标注、关键区域补充标注、比例尺范围控制，通常比全量标注更实用。

工具和方法对比：标注、注记、字段计算、ArcPy各适合什么场景

如果你需要批量生成多个区域的等值线，可以把 Contour 工具放进 ModelBuilder 或 ArcPy 脚本中。下面是一个简化思路，用于说明参数位置，不建议直接套到生产环境而不检查路径和许可条件。

import arcpy
from arcpy.sa import Contour

arcpy.CheckOutExtension("Spatial")

in_raster = r"D:\gis_project\data\dem.tif"
out_contour = r"D:\gis_project\output\contour_10m.shp"
interval = 10
base_contour = 0

Contour(in_raster, out_contour, interval, base_contour)

批处理时尤其要注意命名。建议把等值距写入输出名，例如 contour_10m、contour_20m，避免后期不知道哪个文件对应哪个参数。

实用检查清单：发布前逐项确认

• 输入 DEM 或连续表面已经裁剪到研究区，边缘没有明显异常。
• 坐标系、水平单位、垂直单位已经确认。
• Contour interval 与比例尺、地形起伏、数据精度匹配。
• 输出线要素包含可用于标注的数值字段。
• 已经解决等值线数值标注问题。
• 普通曲线和主曲线有明显层级，不依赖所有数字堆满图面。
• 必要时完成线形平滑，并与原始线对比过。
• 最终导出结果在目标比例尺下可读，标注没有严重重叠。

Dr.GIS 建议：等值线制图的核心不是把参数调得最复杂，而是让读者在目标比例尺下一眼看懂地形层次，并且知道这些线的数值来源可靠。

FAQ：数值显示、间距和平滑常见问题

ArcGIS等值线图怎么显示数值？

先打开等值线图层属性表，找到 Contour、CONTOUR 或类似高程字段，然后开启图层标注，把该字段作为标注字段。若属性表中没有可用数值字段，需要重新检查 Contour 输出结果，而不是只调整标注样式。

ArcGIS等值线间距一般是多少？

这个问题要看比例尺、地形起伏和数据精度。小范围高精度地形可从 1 米或 2 米试起，流域和山地专题图常从 5 米、10 米、20 米试起，市域或省域概览图可用 50 米、100 米甚至更大。最终要在出图比例尺下判断可读性。

ArcGIS等值线平滑会不会改变结果？

会。平滑会改变线的几何形态，容差过大时可能偏离原始地形。因此平滑后的线更适合制图展示，不建议直接作为严肃分析结果。保留原始线并叠加检查是必要步骤。

为什么等值线属性表有数值，但地图上还是没有标注？

常见原因包括标注没有启用、标注字段选错、比例尺范围限制、标注冲突被自动隐藏、文字颜色与底图接近，或者图层被其他要素遮挡。处理顺序应先查标注开关和字段，再查比例尺与冲突设置。

等值线可以只显示部分数值吗？

可以。更推荐只显示主曲线数值，例如等值距 10 米时，每 50 米或 100 米显示一次。可以通过标注类、定义查询、复制图层或字段计算实现。这样比所有线都显示数值更适合阅读。

等值线太密，是应该加大间距还是做平滑？

优先考虑加大等值距或缩小显示范围。平滑只能改善线形，不能解决信息密度过高的问题。如果等值线密到无法辨认，说明等值距、比例尺或研究范围需要重新设计。

等值线数值能不能带单位？

可以在标注表达式中把数值字段和单位拼接，例如显示为 100 m。高程图建议先确认垂直单位确实是米，再添加单位。不要为了好看随意写单位，否则会造成成果解释错误。

总结：先保证数值可靠，再谈间距和美化

制作等值线时，可以按一个简单顺序处理：先确认输入表面的单位和质量，再用合适的等值距生成线，然后通过高程字段解决数值显示，最后根据出图比例尺做主曲线、标注密度和线条平滑。

如果只记住一个原则，就是不要把制图美化放在数据检查之前。等值距决定信息密度，标注决定读图效率，平滑决定视觉质量；三者配合好了，等值线图才既好看又可信。
