ArcGIS流域提取步骤：提取流域边界和特定河流

做水资源评价、山洪风险识别、河道治理范围划定或水文模型前处理时，很多同学会搜索 ArcGIS流域提取，但实际操作中容易卡在三个地方：DEM 怎么预处理，流域边界怎么从栅格变成矢量面，如何只提取某一条特定河流的汇水范围。本文把这几个关键环节串成一套可复现流程。

先给结论：流域不是手动画出来的行政边界，而是由 DEM、水流方向、汇流累积量和出口点共同决定的水文单元。要得到可靠结果，应先修正 DEM 洼地，计算流向和汇流累积量，再用准确的出口点生成流域栅格，最后转成矢量边界并做拓扑和面积检查。

ArcGIS流域提取先解决什么空间分析问题

ArcGIS流域提取 的目标，是找出某个出口点、河段、站点或工程断面上游所有可能汇水到该位置的地表范围。这个范围可以用于雨洪分析、污染溯源、水库集水区划定、小流域治理、采样点布设和河网分级制图。

很多初学者把流域边界理解成“沿山脊线画一个闭合面”。这个理解方向没错，但在 GIS 中不能靠肉眼追线完成。ArcGIS 会根据 DEM 的高程变化推断每个像元的流向，再把能流到同一出口的像元归为同一个流域。

因此，这类工作的核心不是点击某一个工具，而是一条水文处理链：DEM 质量检查、洼地填充、流向计算、汇流累积量计算、出口点校正、流域生成、边界矢量化和结果复核。任何一个环节出错，最后的边界都会偏移、破碎或完全为空。

问题背景：为什么流域边界提取结果经常不对

流域提取看起来像一个简单的水文分析问题，但实际项目里常见错误很多。例如，DEM 有异常洼地导致水流在内部停住；出口点没有落在高汇流量河道像元上，导致上游范围很小；坐标系使用经纬度，面积和距离解释不可靠；研究区裁剪得太紧，让真实上游被截断。

还有一种常见情况是：底图上有一条河，用户希望直接根据这条线生成流域。但 ArcGIS 的 Watershed 工具并不是读取线要素后自动识别整条河的集水区，它需要一个或多个出口点作为汇水终点。若要提取目标河流的上游范围，通常要先确定河流下游控制断面、河口、监测站或河段末端，再用这个点作为 pour point。

所以，边界准确性主要取决于三件事：DEM 是否适合分析，出口点是否吸附到正确河道像元，处理范围是否覆盖完整上游。软件工具只是执行这些规则，不能替代前面的水文判断。

核心原理：DEM、流向、汇流累积量和出口点

DEM 是流域提取的基础数据。每个栅格像元都有一个高程值，ArcGIS 根据相邻像元的高低关系判断水往哪里流。常用流程采用 D8 流向思想，即每个像元把水流导向周围八个邻近像元中坡降最大的方向。

Flow Direction 输出的是流向栅格，它描述每个像元的水流去向；Flow Accumulation 输出的是汇流累积量栅格，它描述有多少上游像元会汇入当前像元。汇流累积量越大，越可能对应沟谷、溪流或主河道。

出口点，也叫 pour point 或 outlet，是流域提取的控制点。ArcGIS 会寻找所有最终流向该出口点的上游像元，并把它们组成一个流域。

这就是为什么出口点位置非常关键。一个点如果偏离河道几个像元，提取出来的流域可能只有很小一块坡面；如果点落在错误支流上，结果就会变成另一个汇水区。Snap Pour Point 这个环节，就是为了解决这种像元级偏移问题。

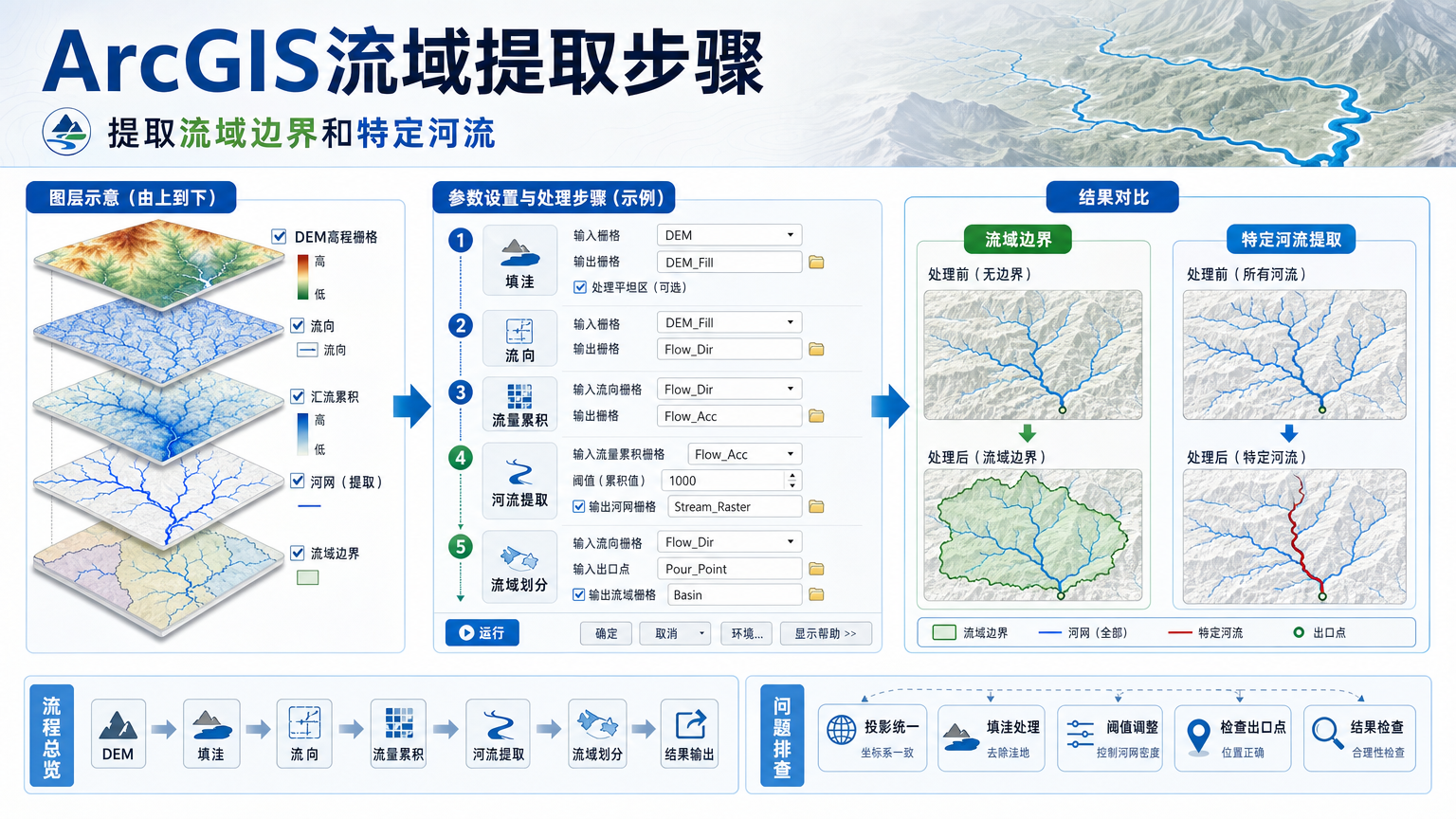

ArcGIS流域提取步骤：从 DEM 到流域栅格

下面以 ArcGIS Pro 或 ArcMap 的 Spatial Analyst 水文工具为例，给出一套通用操作流程。不同版本界面名称可能略有差异，但工具链基本一致。

步骤一：准备 DEM 和研究区边界

• 使用覆盖完整上游区域的 DEM，不要只裁到目标河段附近。
• 确认 DEM 坐标系，项目分析建议使用适合研究区的投影坐标系。
• 检查 DEM 分辨率是否符合任务尺度，小流域不宜使用过粗数据。
• 准备研究区或行政区边界，用于后续制图裁剪，但不要过早截断上游。
• 如果 DEM 来自多个瓦片，先拼接、投影统一和检查 NoData 缝隙。

DEM 的范围要比目标流域更大。很多边界不闭合或结果贴着裁剪边缘的问题，都是因为输入 DEM 已经把真实上游切掉了。

步骤二：Fill 填洼

运行 Fill 工具，对 DEM 中的局部洼地进行填充。真实地形中可能存在湖泊、坑塘和封闭洼地，但普通水文流向分析通常要求水能连续向下游流动。若不填洼，Flow Direction 可能在局部区域终止，导致流域边界断裂或偏小。

填洼不是越强越好。对于大型水库、湖泊或真实内流区，是否填平需要结合项目目标判断。如果研究对象就是封闭湖盆，简单 Fill 可能会改变真实水文过程。

步骤三：Flow Direction 计算流向

以填洼后的 DEM 作为输入，运行 Flow Direction。输出流向栅格后，不需要用普通颜色直观解释每一个数值，而是把它作为后续 Flow Accumulation 和 Watershed 的基础输入。

如果流向结果明显异常，优先检查 DEM 是否存在大片 NoData、拼接高程断层、坐标单位错误或裁剪边界过窄。流向栅格一旦错误，后续所有水文分析结果都会继承这个问题。

步骤四：Flow Accumulation 计算汇流累积量

以 Flow Direction 输出作为输入，运行 Flow Accumulation。该结果常用于识别河网。你可以通过设置阈值，把汇流累积量大于某个值的像元提取为河道候选区。

阈值没有固定答案。高分辨率 DEM 的像元更多，同样面积对应的累积像元数也会更大；低分辨率 DEM 的阈值则可能更小。比较稳的做法是叠加已有河流线或影像，逐步调整阈值，让提取河网与真实沟谷位置基本一致。

步骤五：准备出口点

出口点可以来自监测站、水库坝址、河口、桥梁断面、采样断面或手工点选位置。点图层必须与 DEM 在同一空间位置上对齐，不能只是在底图视觉上差不多。

如果要提取某条目标河流，应先明确它的控制断面。通常选择目标河流的下游出口、与更大河流汇合前的位置，或需要管理评价的河段末端。这样提取出来的范围才代表该河流上游汇水区。

步骤六：Snap Pour Point 校正出口点

运行 Snap Pour Point，把出口点吸附到指定搜索距离内汇流累积量最大的像元。这样可以避免人工点位没有正好落在河道像元上，导致提取范围偏小。

Snap 距离要结合 DEM 分辨率设置。例如 DEM 像元为 30 米时，可以先尝试 60 到 150 米，再叠加河网检查吸附位置。距离太小可能吸不到河道，距离太大可能跳到相邻支流或主河道错误位置。

步骤七：Watershed 生成流域栅格

以 Flow Direction 作为流向输入，以 Snap Pour Point 输出作为出口点输入，运行 Watershed 工具。输出结果是流域栅格，每个像元值对应一个出口点或流域编号。

如果输出为空、范围极小或明显错位，先不要急着转矢量。应回到出口点、Snap 距离、流向栅格和 DEM 范围逐项检查。质检应在栅格阶段就开始，而不是等到边界面生成后才修补。

ArcGIS提取流域边界：从流域栅格到矢量面

这个环节通常不是 Watershed 工具的最后一步。Watershed 输出是栅格，如果要用于制图、叠加行政区、计算面积或导入数据库，还需要把它转换为矢量面并清理属性。

边界矢量化流程

1. 检查 Watershed 输出栅格是否只有目标流域，还是包含多个出口点对应的多个流域。
2. 如果只需要一个流域，先按流域编号提取目标值，或在属性中筛选目标区域。
3. 运行 Raster to Polygon，把流域栅格转换为面要素。
4. 关闭不必要的简化选项时，边界会保留像元边缘；开启简化选项时，边界更适合制图。
5. 按流域编号 Dissolve，避免同一个流域被拆成多个面。
6. 使用研究区、行政区或河网进行叠加复核，不要只看面是否闭合。
7. 在投影坐标系下计算面积、周长和高程统计等指标。

ArcGIS提取流域边界 后得到的面并不是法定边界，而是基于 DEM 和出口点推导出的分析边界。交付时应说明 DEM 数据源、分辨率、投影、填洼方式和出口点位置。

边界清理和属性补充

矢量边界生成后，建议补充流域名称、出口点编号、河流名称、DEM 分辨率、提取日期、面积、平均坡度或高程范围等字段。这样后续做专题图、报告或数据库管理时，不需要再回头查处理过程。

如果边界出现锯齿，可以用平滑工具改善制图效果，但不要为了好看而改变汇水关系。对于工程计算和水文模型输入，原始像元边界往往比过度平滑的边界更可追溯。

ArcGIS流域提取特定河流的关键做法

提取目标河流汇水区的核心，是把“河流线”转换为“合理出口点”。Watershed 工具不理解一整条河的名称，它只根据出口点追溯上游汇水像元。因此，你需要先把河流线、河网栅格和汇流累积量结合起来判断出口位置。

场景一：提取某条河从源头到河口的完整流域

如果目标是某条支流的完整流域，应把出口点放在该支流汇入主河之前的下游端。然后用 Snap Pour Point 把该点吸附到汇流累积量较大的河道像元，再运行 Watershed。

这个场景下不要把点放在河流中游。中游点只能得到该断面上游的子流域，不能代表整条河从源头到河口的完整汇水范围。

场景二：提取某一河段上游控制范围

如果项目只关心某个桥梁、断面、排污口、采样点或治理工程位置上游范围，就把出口点放在该控制位置。ArcGIS流域提取特定河流 时，这类点位往往比河流名称更重要。

建议把实际点位与高汇流量河道像元叠加检查。若点位来自 GPS、表格坐标或在线底图，可能与 DEM 推导河网存在几十米到数百米偏差，需要通过 Snap Pour Point 纠正。

场景三：已有河流线但没有出口点

如果只有河流线，可以先从线要素中提取下游端点，再人工核对端点是否位于正确汇流位置。对于多段线或方向不可靠的河流数据，不能盲目把线的最后一个节点当作下游点，应结合 DEM 河网、汇流累积量和主支流关系判断。

在数据质量较高的情况下，也可以先对河流线按流向整理，再生成端点；但最终仍要用汇流累积量栅格验证出口点是否落在正确河道上。

常见错误：结果偏小、偏移或为空

遇到结果异常时，建议按以下顺序排查。不要直接手工拉伸边界，因为这样会破坏流域提取的水文逻辑。

出口点没有落在河道像元上

这是最常见原因。点位只要偏离高汇流量像元，Watershed 就会追溯到一个很小坡面，而不是目标河流上游。处理办法是叠加 Flow Accumulation 渲染图、提取河网和出口点，调整 Snap Pour Point 距离。

DEM 范围裁剪过小

如果 DEM 只覆盖目标行政区，而真实流域上游跨出行政区，提取结果会被截断。水文分析的范围应该按地形汇水关系确定，而不是先按行政边界硬裁。

没有填洼或填洼处理不合适

未填洼可能导致流向在局部洼地中断；过度填洼可能抹掉真实湖泊或内流区。对普通山区小流域，Fill 通常是必要步骤；对湖泊、湿地或内流盆地项目，应单独判断处理策略。

坐标系和像元大小不适合

经纬度坐标系下可以显示数据，但距离、面积和吸附半径不便解释。边界面若要计算面积，应使用合适投影坐标系。像元过粗会让边界泛化，像元过细则会增加计算量和噪声敏感性。

已有河网与 DEM 推导河网不一致

矢量河流线可能来自人工制图、遥感解译或历史数据，而 DEM 推导河网来自地形模型。两者不完全重合是正常现象。提取流域时应以 DEM 流向体系为准，同时用已有河网做校验和解释。

工具和方法对比：ArcGIS 流域工具怎么选

项目检查清单：运行前后各看什么

下面这份清单适合在正式制图或交付前使用，尤其是涉及边界转面和目标河流汇水区的项目。

• DEM 是否覆盖完整上游，而不是只覆盖目标行政区。
• DEM 是否存在 NoData 缝隙、拼接断层或异常高程值。
• 输出坐标系是否适合计算面积、距离和吸附半径。
• Fill、Flow Direction、Flow Accumulation 是否按顺序重新生成。
• 汇流累积量阈值提取的河网是否与已有河流和影像大体一致。
• 出口点是否代表正确的河口、断面、站点或河段末端。
• Snap Pour Point 后的位置是否落在目标河道，而不是相邻支流。
• Watershed 输出是否完整闭合，是否被 DEM 边界截断。
• Raster to Polygon 后是否按流域编号融合，并删除无关小面。
• 最终面积、边界和河网叠加关系是否经过抽样核对。

可选：用 ArcPy 批量提取多个出口点流域

如果项目中有多个水文站或多个排口，需要批量生成流域，可以用 ArcPy 把相同流程固定下来。下面示例展示基本思路，实际路径、字段和投影环境需要按项目修改。

import arcpy
from arcpy.sa import Fill, FlowDirection, FlowAccumulation, SnapPourPoint, Watershed

arcpy.CheckOutExtension("Spatial")
arcpy.env.workspace = r"D:\hydrology\project.gdb"
arcpy.env.overwriteOutput = True

dem = "dem_projected"
pour_points = "outlet_points"

filled = Fill(dem)
filled.save("dem_fill")

flow_dir = FlowDirection(filled)
flow_dir.save("flow_direction")

flow_acc = FlowAccumulation(flow_dir)
flow_acc.save("flow_accumulation")

snapped = SnapPourPoint(pour_points, flow_acc, 90, "OutletID")
snapped.save("outlet_snap")

watershed = Watershed(flow_dir, snapped, "VALUE")
watershed.save("watershed_raster")

arcpy.conversion.RasterToPolygon("watershed_raster", "watershed_polygon", "SIMPLIFY", "VALUE")
arcpy.management.Dissolve("watershed_polygon", "watershed_boundary", "gridcode")

批处理的好处是参数可追溯，缺点是更依赖输入数据规范。运行前必须确认出口点编号唯一，Snap 距离合理，DEM 与点位使用同一空间参考体系。

FAQ：流域提取步骤、边界和特定河流

ArcGIS流域提取步骤最少需要哪些工具？

最常用的 ArcGIS流域提取步骤 是 Fill、Flow Direction、Flow Accumulation、Snap Pour Point、Watershed 和 Raster to Polygon。前五个工具生成流域栅格，最后一个工具用于把结果转成可制图和统计的边界面。

ArcGIS提取流域边界为什么要先生成栅格？

因为边界生成的水文逻辑基于 DEM 像元流向。Watershed 先判断哪些像元最终流到同一个出口点，所以输出自然是栅格。只有在确认流域栅格正确后，才适合用 Raster to Polygon 转成矢量边界。

ArcGIS流域提取特定河流时，出口点应该放在哪里？

出口点通常放在该河流下游控制断面、河口或汇入主河之前的位置。如果放在河流中游，得到的是该断面以上的子流域，不是整条河的完整流域。

为什么我提取出来的流域只有很小一块？

多数情况是出口点没有落在高汇流量河道像元上，或者 Snap Pour Point 搜索距离太小。也可能是 DEM 范围太窄、流向栅格错误或填洼处理有问题。应先叠加汇流累积量栅格和出口点检查位置。

流域边界转面后可以直接计算面积吗？

可以，但应在合适的投影坐标系下计算。若边界仍在经纬度坐标系中，不建议直接用字段计算平方米或公顷。更稳妥的做法是先投影到研究区适用坐标系，再计算面积并写入属性表。

没有河流线，只有 DEM，可以做 ArcGIS流域提取吗？

可以。ArcGIS流域提取 本身主要依赖 DEM 和出口点。河流线可以帮助验证结果，但不是 Watershed 的必需输入。没有河流线时，可以用 Flow Accumulation 阈值先提取河网，再确定出口点位置。

特定河流跨多个行政区时，DEM 应该裁到哪个范围？

应按完整上游汇水范围准备 DEM，而不是先按行政区裁剪。如果目标河流的上游跨出行政区，过早按行政边界裁剪会让流域被截断。可以在提取完成后，再与行政区做相交统计。

结论：把流域提取当作水文流程，而不是转面操作

ArcGIS流域提取 的关键在于正确表达水从哪里来、往哪里去。DEM、流向、汇流累积量和出口点共同决定流域范围，边界矢量化只是最后的交付步骤。

实际项目中，建议按上述流程逐项处理：先检查 DEM 和投影，再 Fill、Flow Direction、Flow Accumulation，随后用 Snap Pour Point 校正出口点，最后 Watershed 和 Raster to Polygon。需要交付边界时，要保留参数记录和面积检查；需要处理目标河流时，要把出口点放在正确的下游控制位置。这样得到的流域边界才适合用于空间分析、制图表达和项目报告。
